Digitalanzeige ERO Typ DPS
Eingang programmierbar:
0/4-20mA Eingangswiderstand nur 3 Ohm.
0/12-60mV, 0/1-5V, 0/2-10V, PT 100 3-Leiter,
Ni 100, Thermoelemente B, E, J, Fe-CuNi, R, S, T, Cu-CuNi, N, W, W3, W5, Ni/Ni-Mo, Platinell II,
Geberversorgung: isoliert 5, 10, 12 oder 24VDC, max 25mA, 2, 3-oder 4-Draht,
Display: 4 Stellen, LED gelb 7-Segment und Anzeige von wahlweise 5 physikalischen Einheiten.
für die Lineareingänge skalierbar von -1999 bis 9999
Front: 96x48mm IP65 und Nema X4, Tiefe 149mm
Umgebungstemperatur: 0 bis 50°C, Lagertemp. -20°C bis +70°C
Alarme: 2 Relaisausgänge, Hysterese einstellbar 0,1 bis 5% vom eingestellten Bereich, Rückstellung automatisch oder händisch, händische Rückstellung über Fronttaste oder externem Kontakt
optionaler Analogausgang isoliert: 0/4-20mA, skalierbar von -1999 bis 9999, max Bürde 500 Ohm
Versorgung: 100 bis 240VAC 50/60 Hz oder 24VAC/DC
Zusätzliche Funktionen: Min/Max-Speicher
Digitalfilter für Analogausgang und Alarmausgänge.

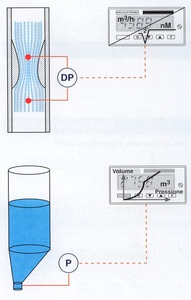

Für die Lineareingänge mA, mV und V sind zusätzlich 9 Linearisierungspunkte (10 Segmente) einstellbar, z.B. für Inhaltsanzeige z.B in m³ von liegenden Zylindern, wo ein nicht lineares Verhältnis zwischen Volumen und Höhenstand besteht. (siehe Abbildung)
Quadratwurzelfunktion: ein externer Transmitter erfasst den Differenzdruck in einem Venturi-Rohr oder orifice plate. Die Digitalanzeige DPS kalkuliert die Quadtratwurzel des Eingangssignals und skaliert den Durchfluss für die Anzeige und für den Analogausgang z. B. in m³/h oder l/h. (siehe Abbildung)
Logikeingang (externer Kontakt) für Holdfunktion oder Handrückstellung der Alarmrelais.
Hinweis: ersetzt durch die Serie M
