idOil-30Battery3G





idOil-30Battery3G



Das batteriebetriebene idOil-30 Battery 3G Warngerät
mit SMS-Textnachricht
dient zur Überwachung von Leichtflüssigkeitsabscheideranlagen.

Bis zu drei unterschiedliche oder gleichartige, digitale idOil-Sensoren können folgende Funktionenüberprüft durchführen:

- Überwachung von Flüssigkeitsüberlauf, z. B. wenn der generelle
Flüssigkeitspegel bei einem verstopften Koaleszenzfilter steigt.
- Überwachung der Ölschichtdicke, d. h. Alarmierung, wenn eine
definierte Grenze der maximalen Leichtflüssigkeitsauffang-
kapazität erreicht worden ist.
- Überwachung eines Schlammpegels im Sand-/Schlammfang
der Leichtflüssigkeitsabscheideranlage.
- Überwachung eines sinkenden Flüssigkeitspegels, z. B. bei
einem Leck in der Leichtflüssigkeitsabscheideranlage.

Das Warngerät verfügt zusätzlich über ein integriertes 3G-Modul. Damit können an bis zu fünf Empfängertelefonnummern Alarm und Störungsinformationen als SMS-Nachricht gesendet werden.


Merkmale:

•Batterieversorgung über die Labkotec Battery Box 10
•Integrierte, browserbasierte Benutzeroberfläche zur Statusanzeige und Parametrierung durch eine temporäre WLAN-Verbindung
•Anschluss für bis zu drei unterschiedliche oder gleichartige, digitale idOil-Sensoren zur Überwachung von Flüssigkeits-Überlauf, Ölschichtdicke und Schlammpegel
•Zweiadriger, digitaler Sensorbus für bis zu drei idOil-Sensoren
•Polaritäts- und farbcodefreier Sensoranschluss
•Automatische Sensorerkennung durch One-Touch-Inbetriebnahme
•Hintergrundbeleuchtetes Display für Netzspannung, Alarm- und Störungsmeldungen sowie integrierter akustischer Alarmgeber
•Integriertes 3G-Modul für Alarmmeldungen als SMS- Textnachricht
•Zwei unabhängige, potentialfreie Relaisausgänge für den Anschluss an externe Alarmgeber und an Gebäude-Managements-Systeme.



Technische Daten

Montage: Wandmontage
Gehäusematerial:Polykarbonat
Gewicht:800 g
Benutzeroberfläche für PC: Integrierte, browserbasierte Benutzeroberfläche zur
Laptop, Pad oder Smartphone Anzeige von Alarm, Fehler, Alarmprotokoll und Anlagenstatus
sowie zur Parametrierung des Warngerätes über eine
temporäre WLAN-Verbindung zum Eingabegerät.
2,4 GHz; 802,11 b/g/n) IP-Adresse: 192.168.0.1
3G-Modul: UMTS/HSPA: 900/2100 MHz GSM: 900/1800 MHz
Sensoranschluss: Anschlussklemmen, digitales, polaritätsfreies
Zweidraht-Sensorbussystem
Anzeigen und Bedienelemente: Zeichenbasiertes 20 x 4 LC-Display zur Anzeige von
Alarm, Fehler, Spannungsversorgung und Gerätestatus
Betriebsbedingungen: Temperatur: -30 °C... +60°C Max. Höhe über Meeresspiegel:
3000 m.
Versorgungsspannung: 11 - 17 V DC durch Labkotec Battery Box 10
Max. Sicherungsgröße: Sicherungselement integriert in Labkotec Battery Box 10
Leistungsaufnahme: Max. 10 VA, Stromsparmodus: 13.5 mVA
Relaisausgänge: 2x bistabile Schrittrelais, 30 V DC, max. 100 VA / 5 A DC
EMV : IEC/EN 61000-6-2, IEC/EN 61000-6-3
Elektrische Sicherheit: Class I, IEC/EN 61010-1, UL 61010-1
CAN/CSA-C 22.2 NO. 61010-1-12
Überspannungskategorie: II
Ex-Klassifizierung: II (1) G [Ex ia Ga] IIB
ATEX : VTT 16 ATEX 018X
IECEx : IECEx VTT 16.0005X
Exi-Schnittstellenwerte: Uo = 14.5 V, Io = 78 mA, Po = 367 mW, R = 243 Ω
Max. Werte für IIB: Co = 4.0 µF, Lo = 16.7 mH
Kompatible Sensoren: Aufstausensor idOil-LIQ, Ölschichtsensor idOil-OIL
Schlammpegelsensor idOil-SLU,
Zubehör: Battery Box 10
Kabelverbinder für einen idOil-Sensor LCJ1-1
Kabelverbinder für zwei idOil-Sensoren LCJ1-2
Kabelverbinder für drei idOil-Sensoren LCJ1-3
Montageset Warngerät LMS-SAS2


Integrierte, browserbasierte Benutzeroberfläche für Eingabegeräte:

•Anzeige aktueller Gerätestatus
•Auslesen und Exportieren des Alarmspeichers
•Sprachauswahl
•Auslesen von Betriebstagebuchdaten
•Sensorerkennung und Benennung
•Konfiguration der Relaisausgänge
•Programmierung von Alarmverzögerungszeiten
•Eingabe von Anwenderinformationen zur Displayanzeige


LCJ-Kabelverbinder:

LCJ-Kabelverbinder sind zum Verlängern der zweiadrigen, ungeschirmten idOil-Sensorkabel vorgesehen. Eine Kabelverlängerung zwischen idOil-Warngerät und bis zu drei idOil-Sensoren kann durch ein einzelnes, zweiadriges und ungeschirmtes Kabel und einem

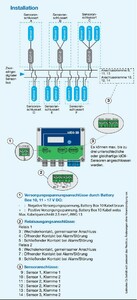

LCJ-Kabelverbinder realisiert werden, siehe Installation, Sensoranschlussart A, B und C.
Die idOil-Sensorkabel können auch direkt am Warngerät angeschlossen werden, siehe Installation, Sensoranschlussart D, E und F.
LCJ-Kabelverbinder sind in der Schutzart IP 68 ausgeführt und sind ein einfaches elektrisches Betriebsmittel, geeignet für ATEX Zone 0.
